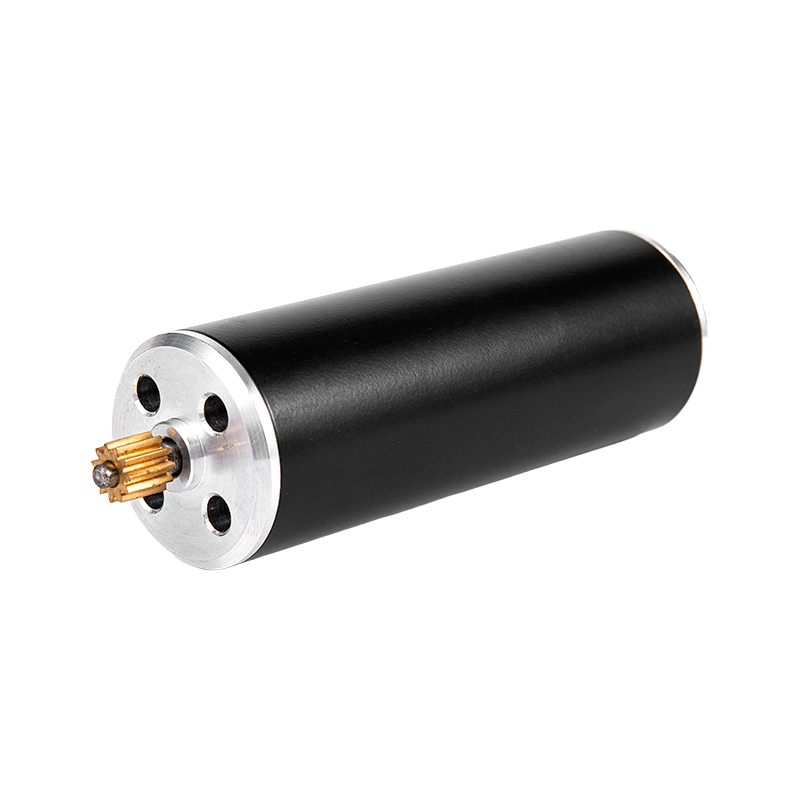

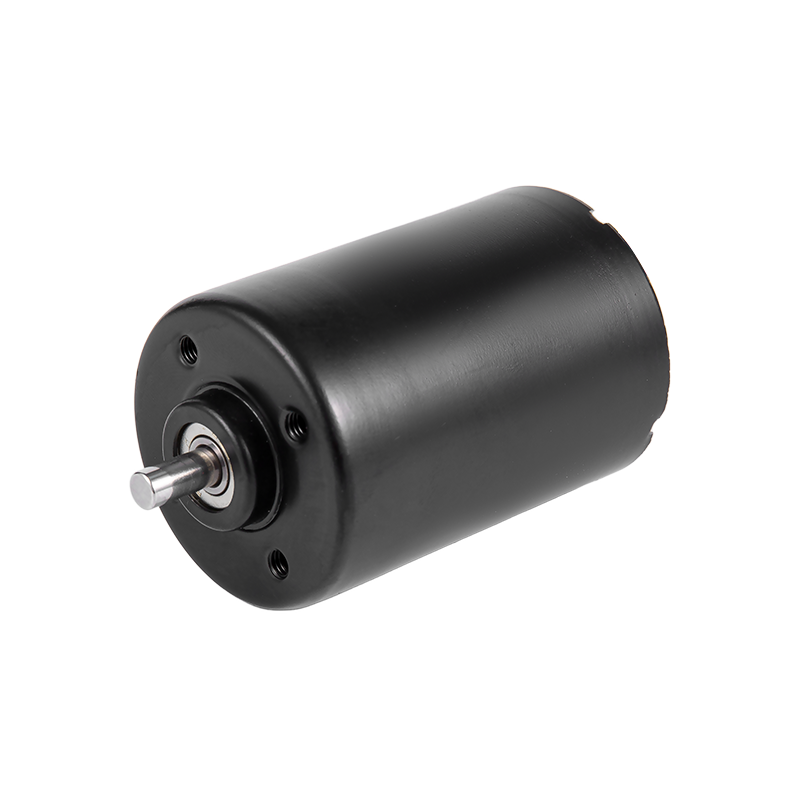

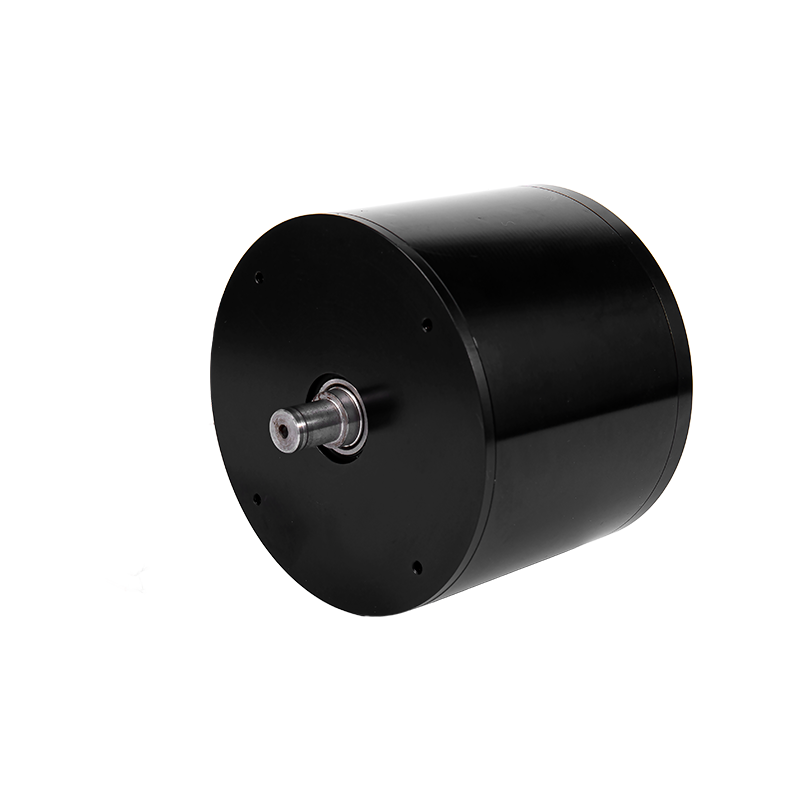

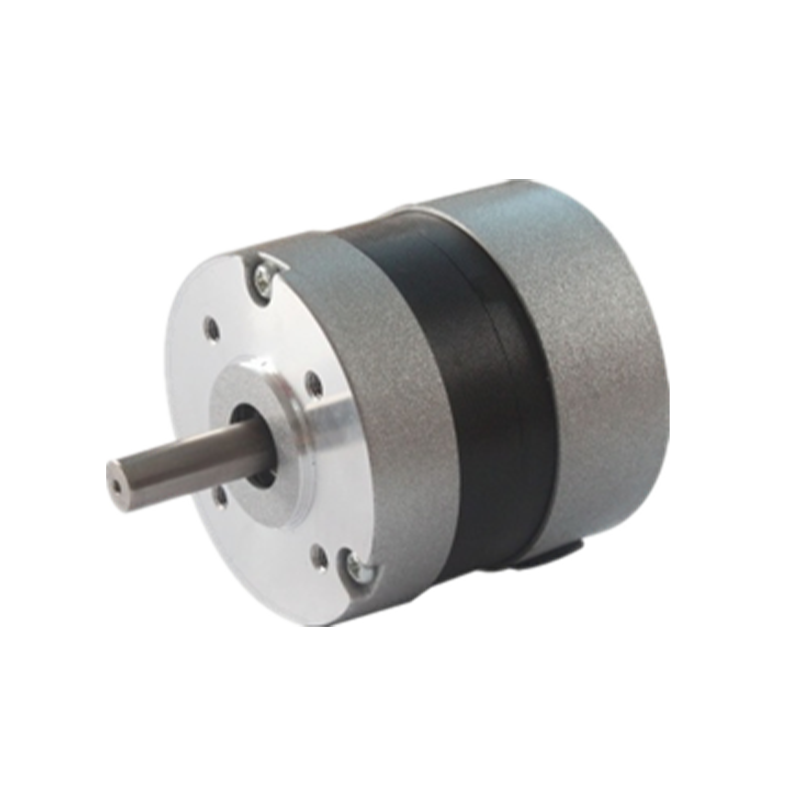

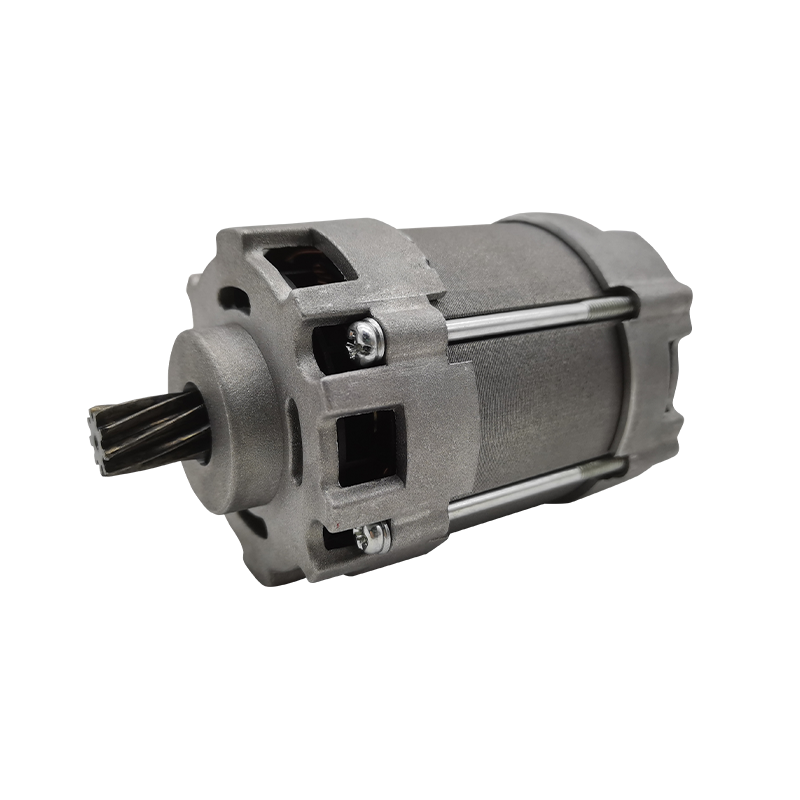

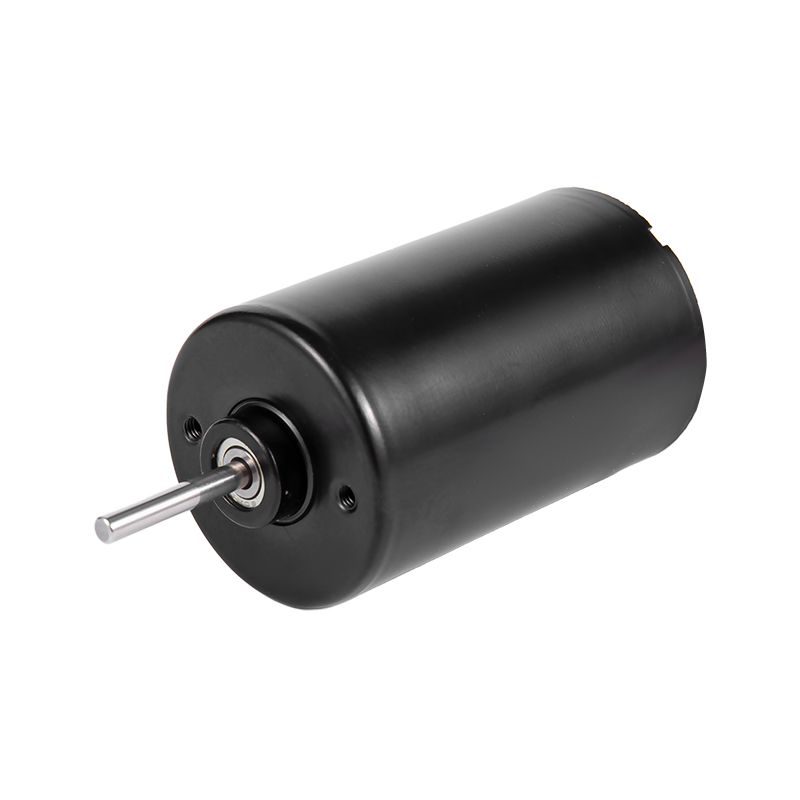

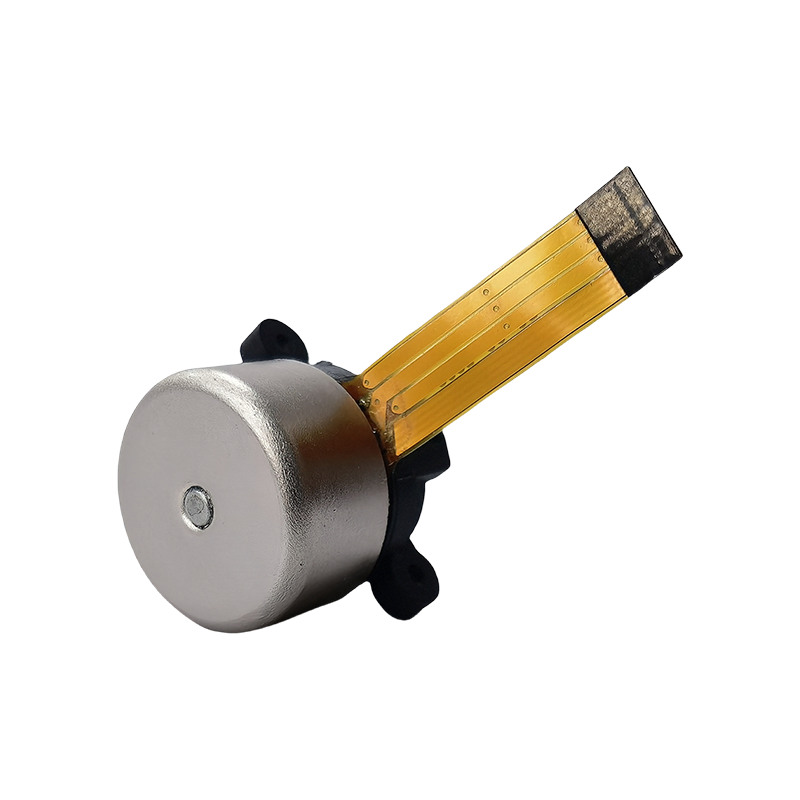

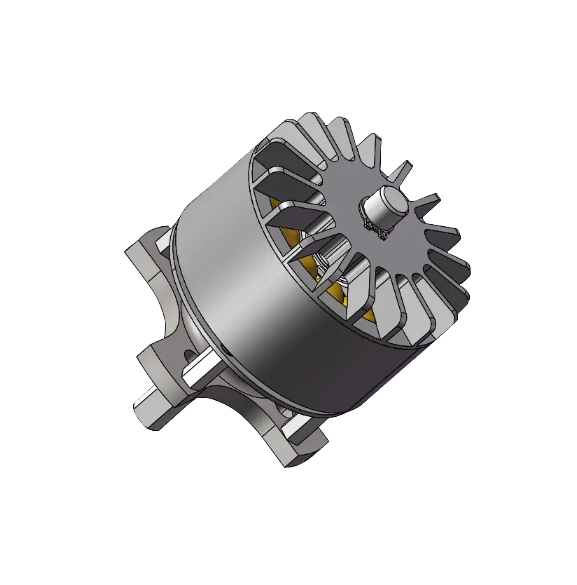

Jaki jest związek między napięciem, KV i prędkością obrotową w bezszczotkowym silniku elektrycznym prądu stałego?

Zrozumienie podstawowych parametrów dowolnego elementu technologicznego jest kluczowe dla skutecznego wyboru i zastosowania. Dla bezszczotkowe silniki elektryczne prądu stałego trzy najbardziej podstawowe i często źle rozumiane specyfikacje to napięcie, wartość KV i wynikająca z niej prędkość obrotowa (RPM). Te trzy czynniki są ze sobą nierozerwalnie powiązane, tworząc prostą, ale potężną zależność, która decyduje o wydajności silnika w danym systemie. Jasne zrozumienie tej relacji jest niezbędne dla inżynierów, projektantów i specjalistów ds. zaopatrzenia w różnych branżach, takich jak wentylacja mieszkań , maszyny samochodowe , i sprzęt medyczny .

Demistyfikacja oceny KV

Termin „KV” jest częstym źródłem nieporozumień dla początkujących bezszczotkowe silniki elektryczne prądu stałego . Należy koniecznie wyjaśnić, że KV nie oznacza kilowolta. Zamiast tego jest to stała reprezentująca prędkość silnika, mierzona w obrotach na minutę (RPM) na wolt przyłożonego potencjału elektrycznego bez obciążenia mechanicznego. Zasadniczo wartość KV jest nieodłączną właściwością konstrukcji silnika, określoną przez takie czynniki, jak liczba biegunów magnetycznych w wirniku i liczba uzwojeń w stojanie. Silnik o dużej wartości KV, na przykład 1000 KV, będzie próbował obracać się z prędkością 1000 obr./min na każdy przyłożony wolt, gdy nie jest podłączone obciążenie. I odwrotnie, silnik o niskiej wartości KV, powiedzmy 200 KV, będzie się obracał ze znacznie mniejszą prędkością 200 obr./min na wolt w tych samych warunkach bez obciążenia. Bardzo ważne jest zrozumienie, że KV nie jest wskaźnikiem mocy ani jakości; definiuje po prostu nieodłączną charakterystykę prędkości silnika. Silnik o niższym KV jest generalnie zaprojektowany do wytwarzania wyższego momentu obrotowego przy niższych prędkościach, podczas gdy silnik o wyższym KV jest nastawiony na osiąganie wyższych prędkości obrotowych, aczkolwiek z niższym wyjściowym momentem obrotowym dla danego rozmiaru.

Rola przyłożonego napięcia

Jeśli wartość KV określa potencjalną stałą prędkości silnika, wówczas przyłożone napięcie jest siłą aktywującą, która ożywia ten potencjał. Napięcie można traktować jako ciśnienie elektryczne, które przepuszcza prąd przez uzwojenia silnika, tworząc pola magnetyczne powodujące obrót wirnika. W granicach eksploatacyjnych silnika prędkość obrotowa jest wprost proporcjonalna do dostarczonego napięcia. To jest podstawowa zasada relacji. W przypadku silnika o stałym KV zwiększenie napięcia spowoduje proporcjonalny wzrost maksymalnej osiągalnej prędkości silnika. Na przykład przyłożenie napięcia 12 woltów do silnika 500 KV, w idealnych warunkach bez obciążenia, spowoduje prędkość 6000 obr./min. Jeśli napięcie wzrośnie do 24 woltów, prędkość podwoi się do 12 000 obr./min. Ta bezpośrednia proporcjonalność znacznie upraszcza kontrolę prędkości, ponieważ zarządzanie napięciem skutecznie zarządza obrotami. Jednakże zależność ta jest prawdziwa przede wszystkim w warunkach bez obciążenia. W zastosowaniach praktycznych obecność obciążenia wprowadza inne krytyczne czynniki.

Bezpośrednia zależność: napięcie x KV = obroty bez obciążenia

Podstawowa zależność matematyczna jest prosta. Teoretyczna prędkość bez obciążenia A bezszczotkowy silnik elektryczny prądu stałego oblicza się, mnożąc przyłożone napięcie przez stałą KV silnika.

Obroty bez obciążenia = napięcie (V) x wartość KV

Wzór ten określa teoretyczną maksymalną prędkość, jaką może osiągnąć silnik, gdy nie napędza żadnego zewnętrznego obciążenia. Poniższa tabela ilustruje tę zależność na przykładach:

Jak pokazuje tabela, różne kombinacje napięcia i KV mogą dać tę samą teoretyczną prędkość bez obciążenia. Jest to punkt krytyczny dla projektantów systemów. Wybór pomiędzy systemem wysokiego napięcia o niskim KV a systemem niskiego napięcia o wysokim KV ma głębokie implikacje dla wydajności, momentu obrotowego, wytwarzania ciepła i doboru komponentów, co zostanie omówione później. To podstawowe równanie jest punktem wyjścia dla wszystkich procesów selekcji motorycznej, ale to dopiero początek historii. Wydajność w świecie rzeczywistym odbiega od tego ideału, a zrozumienie tych odchyleń jest kluczem do pomyślnej aplikacji.

Krytyczny wpływ obciążenia na rzeczywiste obroty

Prędkość obrotowa bez obciążenia jest użytecznym teoretycznym punktem odniesienia, ale ma ograniczoną wartość praktyczną, ponieważ silnik jest bezużyteczny bez obciążenia. W momencie przyłożenia obciążenia – niezależnie od tego, czy jest to łopatka wentylatora, wirnik pompy czy koło napędowe – rzeczywista prędkość obrotowa silnika spadnie poniżej teoretycznej wartości bez obciążenia. Wielkość redukcji prędkości jest bezpośrednio powiązana z momentem obrotowym wymaganym do napędzania obciążenia. Silnik musi generować wystarczający moment obrotowy, aby pokonać opór obciążenia. Wraz ze wzrostem momentu obciążenia silnik pobiera więcej prądu elektrycznego, aby wytworzyć większy moment elektromagnetyczny. Zwiększony przepływ prądu prowadzi do spadków napięcia na rezystancji wewnętrznej silnika, co jest często określane jako strata I*R.

Te straty wewnętrzne oznaczają, że efektywne napięcie napędzające obrót silnika jest mniejsze niż napięcie zasilania. W rezultacie rzeczywiste obroty pod obciążeniem są niższe niż obliczone obroty bez obciążenia. Różnica między prędkością bez obciążenia a prędkością z obciążeniem nazywana jest regulacją prędkości. Mówi się, że silnik utrzymujący stosunkowo stałą prędkość od biegu jałowego do pełnego obciążenia ma dobrą regulację prędkości, co jest pożądaną cechą w wielu zastosowaniach, takich jak obiekty laboratoryjne lub wyrobów medycznych, w przypadku których najważniejsza jest stała wydajność. Zdolność silnika do utrzymania prędkości przy zmiennym obciążeniu jest funkcją jego ogólnej konstrukcji i jakości układu sterowania.

Praktyczne implikacje dla projektowania systemów

Zależność napięcie-KV-RPM nie jest jedynie koncepcją akademicką; jest to kamień węgielny efektywnego projektowania systemów napędzanych silnikiem. Wybór niewłaściwej kombinacji może prowadzić do nieefektywności, przedwczesnej awarii lub niespełnienia wymagań wydajnościowych.

Rozważania dotyczące momentu obrotowego i prądu. Wartość KV odwrotnie wpływa na stałą momentu obrotowego silnika. Silnik o niższym KV zazwyczaj generuje większy moment obrotowy na amper prądu niż silnik o wysokim KV. Dlatego w zastosowaniach wymagających wysokiego momentu obrotowego przy niższych prędkościach, takich jak przesuwanie ciężkiego mechanizmu w maszyna samochodowa lub ciężarówka , silnik o niskim KV w połączeniu z zasilaniem o wyższym napięciu jest często bardziej wydajny. Może zapewnić wymagany moment obrotowy bez pobierania nadmiernego prądu, co minimalizuje nagrzewanie się oporowe i obciążenie elektronicznego regulatora prędkości (ESC) i zasilacza.

Wydajność i zarządzanie ciepłem. Eksploatacja silnika przy optymalnym zakresie napięcia i prędkości ma kluczowe znaczenie dla wydajności. Jeśli silnik o wysokim KV będzie używany przy bardzo niskim napięciu w celu osiągnięcia umiarkowanej prędkości, będzie pracował daleko od punktu efektywnego, co prawdopodobnie spowoduje duży pobór prądu i znaczne wytwarzanie ciepła. Nadmierne ciepło jest głównym wrogiem bezszczotkowe silniki elektryczne prądu stałego , ponieważ może to spowodować uszkodzenie magnesów i izolacji. Odpowiednio dobrany system, w którym KV silnika i napięcie zasilania dobiera się tak, aby osiągnąć pożądaną prędkość roboczą w średnim zakresie silnika, będzie działał chłodniej i bardziej niezawodnie. Dlatego też podejście uniwersalne jest często niewystarczające.

Konieczność dostosowywania we współczesnych zastosowaniach

Biorąc pod uwagę skomplikowaną równowagę pomiędzy napięciem, KV, obrotami, momentem obrotowym i sprawnością, staje się jasne, dlaczego dobór silników na podstawie katalogu ma znaczące ograniczenia. Podczas gdy modele standardowe mogą służyć do zastosowań ogólnych, wymagające i specyficzne zastosowania wymagają podejścia dostosowanego do indywidualnych potrzeb. Tutaj kluczowa staje się filozofia dostarczania kompleksowych rozwiązań, łączących innowacje z bliskim partnerstwem.

Każda aplikacja ma unikalne wymagania. A bezszczotkowy silnik elektryczny prądu stałego dla dużej prędkości wentylator mieszkalny ma inne priorytety niż ten przeznaczony dla osób wrażliwych placówka medyczna urządzenie lub solidny łódź ster strumieniowy. Silnik wentylatora może stawiać na wysokie obroty i ciszę akustyczną, podczas gdy silnik medyczny wymaga wyjątkowej stabilności prędkości i niskich zakłóceń elektromagnetycznych. Silnik okrętowy musi wytrzymać trudne warunki środowiskowe. W takich scenariuszach gotowy silnik wybrany wyłącznie na podstawie wartości KV i napięcia znamionowego może nie spełniać zróżnicowanych wymagań dotyczących trwałości, hałasu lub tętnienia momentu obrotowego.

Indywidualne podejście gwarantuje, że każdy element, od uzwojeń po magnesy, zostanie zaprojektowany z uwzględnieniem dokładnych specyfikacji. Obejmuje to optymalizację wartości znamionowej KV dla dostępnego źródła napięcia w celu osiągnięcia docelowej prędkości roboczej w najbardziej efektywnym zakresie silnika. Obejmuje to również zaprojektowanie charakterystyki cieplnej silnika w celu zapewnienia przewidywanych obciążeń dobra i stabilna jakość przez cały okres użytkowania produktu. Ten poziom integracji jest możliwy tylko wtedy, gdy silnik nie jest traktowany jako samodzielny towar, ale jako integralna część większego systemu. Ścisła współpraca pozwala na precyzyjne dostrojenie parametrów silnika w połączeniu ze sterownikiem i obciążeniem, co skutkuje doskonałym i bardziej niezawodnym produktem końcowym.
